सीएनसी मेसिन उपकरणले कसरी काम गर्छ?

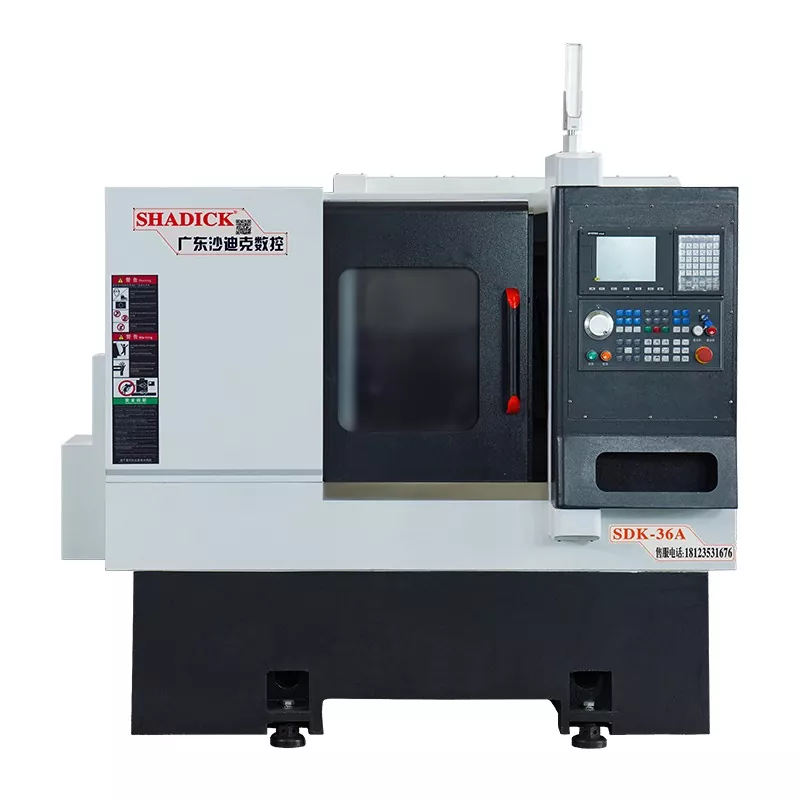

सीएनसी उपकरण व्यवस्था मिसिन को संरचनात्मक विशेषताहरु

दसीएनसी उपकरण व्यवस्था मिसिनबाह्य मोड, बहुभुज मिलिङ, थ्रेडिङ, र ग्रुभिङ सहित एकै साथ धेरै प्रक्रियाहरू पूरा गर्न सक्छ।

यसले उच्च-गति घुमाउने र कम-गति बहुभुज मिलिङ सहित विभिन्न प्रक्रियाहरू ह्यान्डल गर्न सक्छ।

हाइड्रोलिक क्ल्याम्पिङ उपकरणले मेसिनको स्वचालन स्तर सुधार गर्दछ।

मेसिन फुट एकीकृत छ र आयातित रैखिक गाइडहरू प्रयोग गर्दछ, उत्कृष्ट कम्पन प्रतिरोध र उच्च कठोरता प्रदान गर्दै।

उच्च गुणस्तर कास्ट आइरन राल बालुवा मोल्डिंग र एक कम्प्याक्ट रिब्ड प्लेट संरचना उत्कृष्ट कठोरता र बलियो कम्पन प्रतिरोध प्रदान गर्दछ।

यसमा उच्च-कठोरता, उच्च-परिशुद्धता, र उच्च-गति रैखिक गाइडहरू र सटीक बल स्क्रूहरू छन्।

सीएनसी मेसिन उपकरणमा उपकरणहरू कसरी परिवर्तन गर्ने

1. रोटरी टूलहोल्डरको साथ उपकरणहरू परिवर्तन गर्दै

एक रोटरी टूलहोल्डर एक साधारण स्वचालित उपकरण परिवर्तक हो जुन सामान्यतया प्रयोग गरिन्छसीएनसी स्वचालित मेसिन उपकरण। यो वर्ग, हेक्सागोनल, वा डिस्क-प्रकार अक्षीय उपकरणधारकहरू सहित विभिन्न कन्फिगरेसनहरूमा डिजाइन गर्न सकिन्छ। प्रत्येक रोटरी टूलहोल्डरले चार, छ, वा बढी उपकरणहरू राख्छन्, र उपकरणहरू सीएनसी उपकरणबाट आदेशहरू अनुसार परिवर्तन हुन्छन्।

रोटरी टुलहोल्डरसँग कुनै नराम्रो मेसिनिङको समयमा काट्ने बलहरू सामना गर्न पर्याप्त संरचनात्मक बल र कठोरता हुनुपर्दछ। टर्निङ एक्युरेसी टुल टिप पोजिसनमा धेरै हदसम्म निर्भर हुने हुनाले, सीएनसी मेसिन टुलहरूलाई मेसिनिङको क्रममा उपकरणको स्थितिको म्यानुअल समायोजन आवश्यक पर्दैन। तसर्थ, रोटरी टूलहोल्डरको प्रत्येक अनुक्रमणिका पछि उच्चतम सम्भावित पुनरावृत्ति (सामान्यतया 0.001 देखि 0.005 मिमी) सुनिश्चित गर्न भरपर्दो स्थिति समाधान र उपयुक्त स्थिति संरचना आवश्यक छ।

2. स्पिन्डल हेड प्रतिस्थापन गरेर उपकरण परिवर्तन

स्पिन्डल हेड प्रतिस्थापन गरेर उपकरण परिवर्तन एक अपेक्षाकृत सरल उपकरण परिवर्तन विधि हो CNC मेशिन उपकरणहरू घुम्ने उपकरणहरूले सुसज्जित। यस प्रकारको स्पिन्डल हेड अनिवार्य रूपमा बुर्ज उपकरण पत्रिका हो। स्पिन्डल हेडहरू तेर्सो र ठाडो कन्फिगरेसनहरूमा उपलब्ध छन्। बुर्ज सामान्यतया स्पिन्डल हेड परिवर्तन गर्न घुमाइन्छ, स्वचालित उपकरण परिवर्तन सक्षम पार्दै। बुर्जमा प्रत्येक स्पिन्डल प्रत्येक प्रक्रियाको लागि आवश्यक घुमाउने उपकरणको साथ पूर्व-स्थापित हुन्छ। जब एक उपकरण परिवर्तन आदेश जारी गरिन्छ, प्रत्येक स्पिन्डल टाउको अनुक्रममा प्रशोधन स्थितिमा घुमाउँछ र मुख्य गति संलग्न गर्दछ, सम्बन्धित स्पिन्डललाई उपकरण घुमाउनको लागि। गैर-प्रशोधन स्थानहरूमा अन्य स्पिन्डलहरू मुख्य गतिबाट विच्छेद गरिएका छन्।

3. उपकरण पत्रिका संग स्वचालित उपकरण परिवर्तन प्रणाली

किनभने रोटरी उपकरण होल्डरहरू र बुर्ज-प्रकार उपकरण परिवर्तकहरूले ठूलो संख्यामा उपकरणहरू समायोजन गर्न सक्दैनन् र जटिल भागहरूको मेशिन आवश्यकताहरू पूरा गर्न सक्दैनन्, स्वचालित उपकरण परिवर्तनको साथ सीएनसी मेसिन उपकरणहरू प्रायः उपकरण पत्रिकाको साथ स्वचालित उपकरण परिवर्तक प्रयोग गर्दछ। यो स्वचालित उपकरण परिवर्तक एक उपकरण पत्रिका र एक उपकरण परिवर्तन संयन्त्र समावेश गर्दछ, र उपकरण परिवर्तन प्रक्रिया अपेक्षाकृत जटिल छ। पहिले, मेशिन प्रक्रियामा प्रयोग गरिएका सबै उपकरणहरू मानक टुलहोल्डरहरूमा माउन्ट गरिनु पर्छ, मेसिन बाहिर पूर्व-आकारको, र त्यसपछि एक विशेष व्यवस्था अनुसार उपकरण पत्रिकामा राखिएको हुनुपर्छ। उपकरणहरू परिवर्तन गर्दा, पत्रिकाबाट एउटा उपकरण चयन गरिन्छ। उपकरण परिवर्तकले त्यसपछि म्यागजिन वा स्पिन्डलबाट उपकरण हटाउँछ, उपकरण स्वैप गर्दछ, र नयाँ उपकरणलाई स्पिन्डलमा स्थापना गर्दछ, पुरानो उपकरणलाई पत्रिकामा फर्काउँछ। उपकरण पत्रिकाको ठूलो क्षमता छ र छेउमा वा स्पिन्डल बक्सको माथि माउन्ट गर्न सकिन्छ। देखिसीएनसी मेसिन उपकरणस्वचालित उपकरण परिवर्तकहरूसँग हेडस्टकमा एउटा मात्र स्पिन्डल हुन्छ, स्पिन्डल असेंबली सटीक मेसिनको आवश्यकताहरू पूरा गर्न अत्यधिक कठोर हुनुपर्छ।
